Como garantir uma operação segura e estável do cabo de alimentação do circuito principal de 0,6/1KV para conversor de frequência?

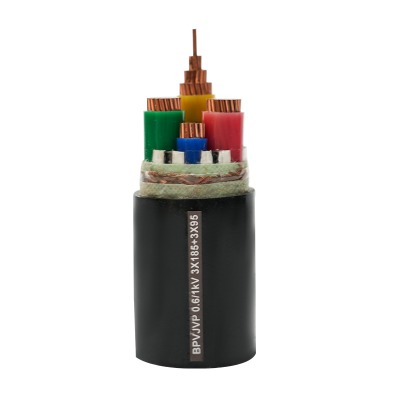

Como selecionar corretamente o cabo de alimentação do circuito principal de 0,6 / 1KV para conversor de frequência

Selecionando Cabo de alimentação do circuito principal de 0,6/1KV para conversores de frequência requer consideração abrangente de vários fatores-chave para garantir a segurança operacional. Em primeiro lugar, a área da seção transversal do cabo deve ser determinada com base na corrente nominal do conversor de frequência, normalmente escolhida como 1,2-1,5 vezes a capacidade de transporte de corrente permitida a longo prazo para evitar superaquecimento e envelhecimento do cabo devido a sobrecarga. Em segundo lugar, deve-se prestar atenção ao material de isolamento do cabo; como os conversores de frequência geram harmônicos durante a operação, é preferível o isolamento de polietileno reticulado (XLPE), que resiste à tensão de pulso de alta frequência. Este material resiste efetivamente ao envelhecimento por estresse elétrico, prolongando a vida útil. Enquanto isso, a estrutura de blindagem do cabo é crucial – o envolvimento de fita de cobre combinado com a trança de fio de cobre é recomendado para blindagem composta, reduzindo a interferência eletromagnética nos equipamentos circundantes. Além disso, o material da bainha deve ser selecionado com base no ambiente de instalação: bainhas de polietileno com boa resistência à água para áreas úmidas e bainhas de policloreto de vinila retardantes de chama para ambientes de alta temperatura.

Pontos-chave para tratamento de dobra durante a instalação do cabo conversor de frequência 0,6/1KV

O tratamento adequado de flexão durante a instalação afeta diretamente o desempenho e a vida útil dos cabos do conversor de frequência de 0,6/1KV. O raio de curvatura deve seguir rigorosamente as especificações do produto: geralmente, o raio de curvatura dos cabos unipolares não deve ser inferior a 15 vezes o diâmetro externo do cabo e dos cabos multipolares não deve ser inferior a 12 vezes. Raios de curvatura excessivamente pequenos podem danificar as camadas de isolamento e blindagem, causando até mesmo curtos-circuitos. Para curvas em ângulo reto, dobradores de tubos dedicados devem ser usados ​​para evitar impactos fortes ou dobras forçadas, evitando deformação do condutor ou rachaduras na bainha. Ao colocar cabos através de tubos, devem ser adicionadas capas protetoras nas aberturas dos tubos para evitar que arestas vivas arranhem a superfície do cabo. Além disso, os cabos não devem ser demasiado apertados durante a fixação; uma certa margem de expansão deve ser reservada para acomodar a expansão e contração térmica decorrentes de mudanças de temperatura, reduzindo os danos por tensão mecânica.

Especificações de aterramento para camada de blindagem do cabo do circuito principal de 0,6/1KV

O aterramento correto da camada de blindagem nos cabos do circuito principal de 0,6/1KV é fundamental para suprimir a interferência eletromagnética, exigindo adesão estrita aos padrões relevantes. O aterramento de extremidade única, onde apenas uma extremidade da camada de blindagem é aterrada de forma confiável e a outra fica flutuante, é o mais comum. Este método é adequado para cabos com menos de 50 metros, evitando efetivamente correntes induzidas na camada de blindagem. Para cabos acima de 50 metros recomenda-se o aterramento duplo, com conexões equipotenciais no meio para evitar circulação de corrente proveniente de diferenças de potencial de terra. Os terminais de aterramento devem ser de cobre para garantir contato firme com a camada de blindagem, e a resistência de aterramento deve ser controlada abaixo de 4 ohms. Além disso, a área da seção transversal do fio de aterramento da camada de blindagem não deve ser inferior a 1,5 milímetros quadrados, colocado de forma independente para evitar o compartilhamento de um corpo de aterramento com linhas de energia, evitando interferência na transmissão do sinal. Após o aterramento, as conexões devem ser envolvidas com fita isolante para evitar oxidação induzida pela umidade.

Métodos de adaptação de temperatura para cabo conversor de frequência de 0,6/1KV em diferentes ambientes

Os cabos do conversor de frequência de 0,6/1KV requerem medidas de adaptação específicas de temperatura em vários ambientes para garantir uma operação estável. Em locais com temperaturas ambientes superiores a 40°C, como oficinas metalúrgicas, devem ser utilizados cabos com classificação de temperatura de 90°C ou superior, com áreas de seção transversal adequadamente aumentadas para compensar a capacidade reduzida de transporte de corrente em altas temperaturas. Em ambientes de baixa temperatura (abaixo de -15°C), são necessários cabos resistentes ao frio com bainhas com boa resistência a baixas temperaturas para evitar fissuras quebradiças; também é necessário pré-aquecimento à temperatura ambiente antes da instalação. Para ambientes com corrosão química ou por óleo, como fábricas de produtos químicos, devem ser selecionados cabos com bainha especial resistentes a óleo e produtos químicos, com verificações regulares da integridade da bainha. Para o enterramento direto no subsolo, devem ser colocadas camadas de areia ao redor dos cabos para isolar as impurezas do solo, com sinais de alerta para evitar danos mecânicos externos.

Métodos de detecção e julgamento para falhas comuns em cabo conversor de frequência de 0,6/1KV

A detecção oportuna e precisa de falhas nos cabos do conversor de frequência de 0,6/1 KV é essencial para uma rápida recuperação operacional. Em caso de tropeço ou sobrecarga, um termômetro infravermelho deve primeiro medir a temperatura da superfície do cabo; o superaquecimento localizado pode indicar conexões de condutores soltas ou seção transversal insuficiente, exigindo reaperto ou substituição do cabo. Para falhas de isolamento, um megôhmetro pode medir a resistência de isolamento – valores abaixo de 0,5 megaohms indicam envelhecimento ou umidade, sendo necessária a identificação da fonte de umidade, secagem ou substituição em casos graves. Suspeitas de falhas na camada de blindagem podem ser verificadas através de testes de condutividade; uma blindagem quebrada aumenta a interferência eletromagnética, exigindo reconexão e aterramento adequado. Além disso, devem ser realizadas inspeções visuais quanto a danos na bainha ou condutores expostos, com reparos imediatos para evitar o agravamento da falha.
